TU-01, TU-02

RGP
1300,00
р.
TU-01: Контактный датчик температуры в изолированной гильзе длиной 30 мм. применяется для измерения температуры любых поверхностей, в том числе как накладной датчик для измерения температуры жидкостей в трубопроводах. Крепление датчика к трубе осуществляется с помощью пластикового монтажного пояска, входящего в комплект поставки.
TU-02: Контактный датчик температуры в изолированной гильзе длиной 50 мм. Может применяться для измерения температуры жидкостей в трубопроводах. Крепление датчика к трубе осуществляется с помощью пластикового монтажного пояска, входящего в комплект поставки.
УСТАНОВКА И МОНТАЖ:
Крепление датчиков к трубопроводу осуществляется с помощью сантехнических монтажных хомутов. Рекомендуется зачистить место контакта датчика к трубе и использовать термопроводящую пасту в месте контакта. Место установки датчика рекомендуется закрыть теплоизоляцией и изолировать с помощью сантехнического скотча.
РЕКОМЕНДАЦИИ: Рекомендуется устанавливать датчик температуры максимально близко к калориферу вентустановки (или к месту соединения отходящего трубопровода) для максимально эффективного измерения температуры. Подключение датчика осуществляется по двухпроводной схеме согласно проектной документации или требованиям производителя контроллера автоматизации. Рекомендуется применять экранированный кабель с сечением не менее 0,2 мм2.
Измерительные элементы: Измерительный элемент датчика помещен в защитную гильзу (профилированный корпус). Для обеспечения теплопроводности (скорости реакции датчика на изменение температуры) внутри используется термопаста, которая позволяет максимально быстро передать температуру измеряемой поверхности к измерительному элементу датчика.
Измерительные элементы могут быть с прямой (PTC-элементы: Pt1000) или с обратной зависимостью (NTC-элементы: NTC10k) от температуры. Большинство контроллеров для систем автоматизации могут работать как с PTC, так и с NTC измерительными элементами, но есть и исключения, поэтому при выборе датчика следует внимательно ознакомиться с технической документацией производителя.
Устройство датчика: Контактный (накладной) датчик состоит из металлической гильзы диаметром 6 мм. или профилированного корпуса, внутри которых находится термоэлемент, припаянный к кабелю. Кабель зафиксирован в трубке с помощью клея, место соединения трубки датчика и кабеля изолировано с помощью термоусадочной трубки.
Характеристики
Техническая документация
Габаритный чертеж

Характеристики

Диапазон измерения температуры: -50…+130 °C

Температура эксплуатации датчика: -50…+90 °C

Погрешность измерения температуры: 0,3 °C

Пыле- и влагозащита со стороны подключен: IP 65

Пыле- и влагозащита измерительного элеме: IP 68

Характеристики кабеля: ПВХ, 2х0,35 мм, 1,5 метра.

Защитная трубка (измерительный зонд): Нержавеющая сталь (алюминиевый сплав)

Внешний диаметр и длина гильзы: 6 мм./ 30 мм., 50 мм

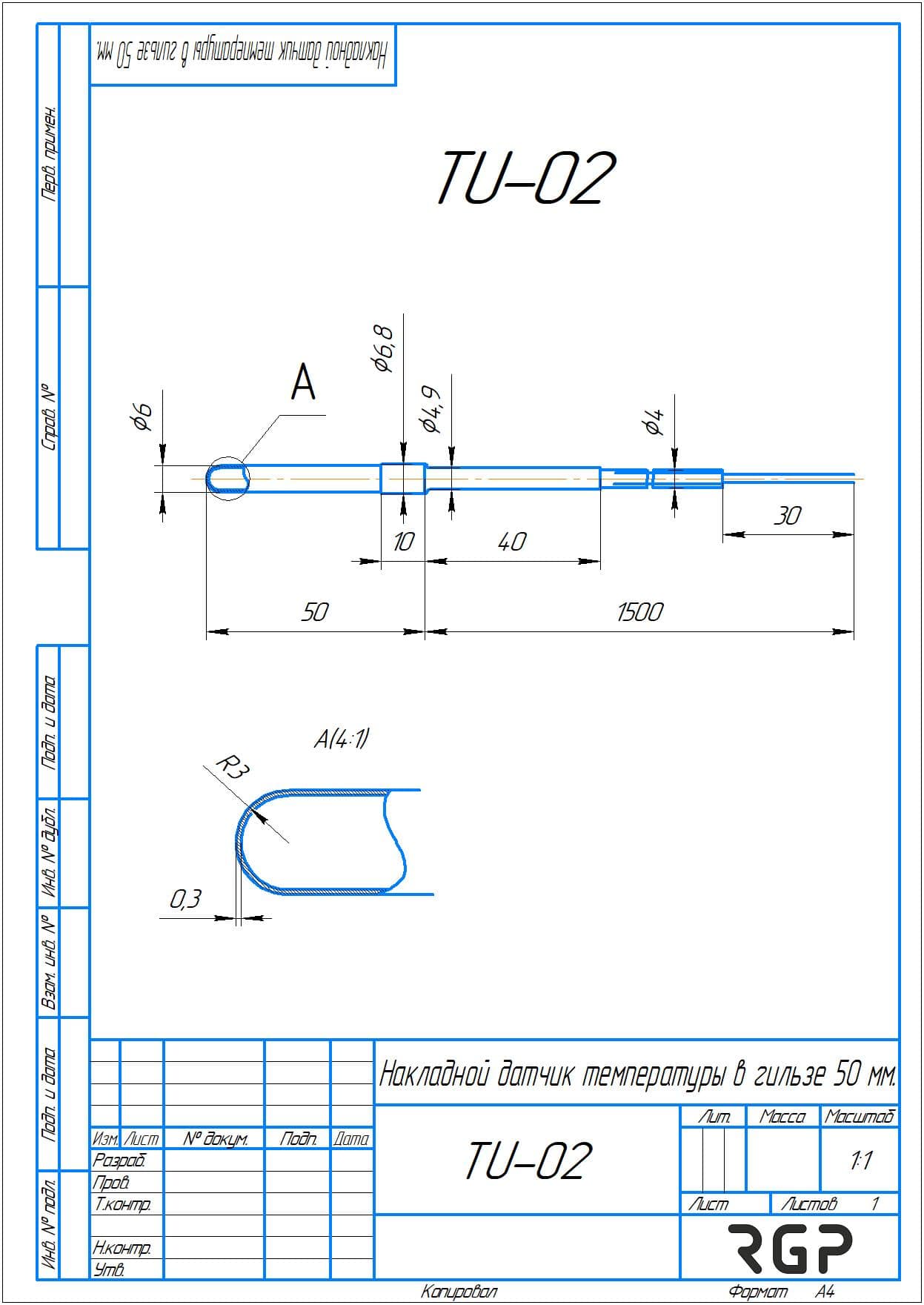

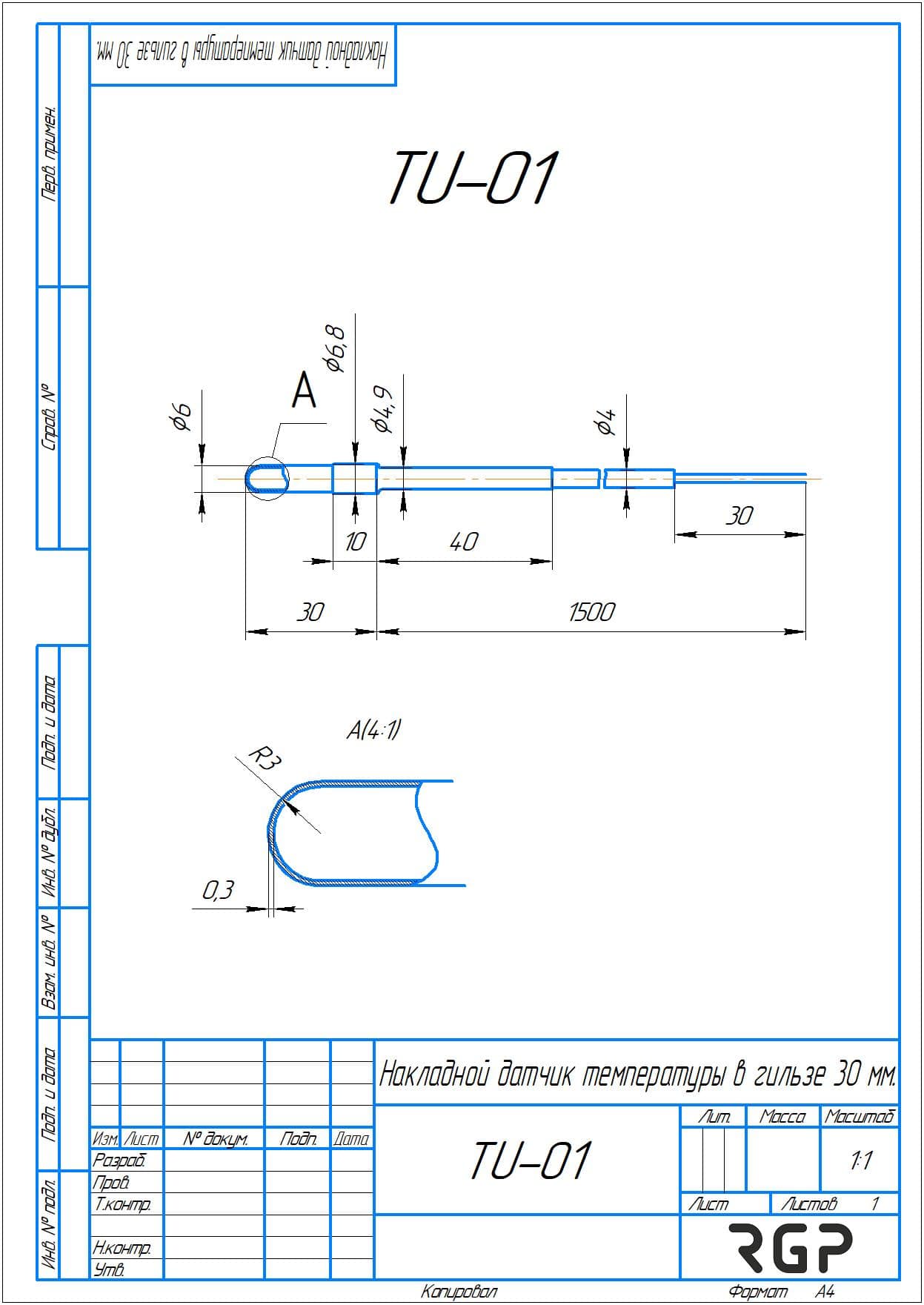

Габаритный чертеж
