TS-E01, TS-E02

RGP
14,00
TS-E01: Наружный датчик температуры в корпусе с монтажными фланцами для удобной установки на стену. Корпус из поликарбоната устойчив к ультрафиолетовым лучам и механическим повреждениям, датчик защищен от воздействия окружающей среды.
TS-E02: Уличный быстродействующий датчик температуры в корпусе с монтажными фланцами и вынесенным за его пределы измерительным элементом, защищенным гильзой из нержавеющей стали. Корпус из поликарбоната устойчив к ультрафиолетовым лучам и механическим повреждениям.
УСТАНОВКА И МОНТАЖ:
Датчики наружной температуры (уличные датчики) рекомендуется устанавливать на северной стороне зданий вдали от прямых солнечных лучей и источников тепла. При установке в качестве наружного датчика рекомендовано использовать защитный экран WS-01 (см. раздел Аксессуары). Крепление датчика к стене осуществляется через монтажные отверстия в корпусе датчика.
При использовании датчиков серии TS-E для измерения температуры внутри технических помещений (помещений с повышенной влажностью) рекомендуется устанавливать их на высоте 1,4-1,6 метра над уровнем пола вдали от отопительных приборов, а также исключить попадание прямых солнечных лучей. Датчики могут применятся внутри помещений с повышенной влажностью, внутри климатических камер, на автомойках и т.д.
РЕКОМЕНДАЦИИ:
При установке датчика температуры в качестве “наружного” рекомендуется применять монтажные скобы или иные приспособления, чтобы исключить передачу тепла от стены здания на корпус датчика. Устанавливать датчик сальником “вниз”, чтобы максимально исключить возможность попадания воды по поверхности кабеля, через его микротрещины в кабеле или кабельном вводе.
Подключение датчика наружной температуры осуществляется по двухпроводной схеме согласно проектной документации или требованиям производителя контроллера автоматизации. Рекомендуется применять экранированный кабель с сечением не менее 0,2 мм2.
Измерительные элементы: Измерительный элемент размещается на боковой стенке корпуса датчика температуры с помощью термостойкого клея, что позволяет нивелировать влияние температуры стен на показания датчика.
Измерительные элементы могут быть с прямой (PTC-элементы: Pt1000) или с обратной зависимостью (NTC-элементы: NTC10k) от температуры. Большинство контроллеров для систем автоматизации могут работать как с PTC, так и с NTC измерительными элементами, но есть и исключения, поэтому при выборе датчика следует внимательно ознакомиться с технической документацией производителя.
Устройство датчика: Наружный (уличный) датчик состоит из прямоугольного пластикового корпуса с интегрированным сальником для ввода кабеля. Внутри корпуса находится измерительный элемент и клеммная колодка для подключения кабеля. Маркировка датчика осуществляется с помощью наклейки на его корпусе, внутри корпуса есть дополнительная маркировка с информацией о типе измерительного элемента.
Характеристики
Техническая документация
Габаритный чертеж

Характеристики

Диапазон измерения температуры: -50…+90 °C

Температура эксплуатации датчика: -50…+90 °C

Погрешность измерения температуры: 0,3 °C

Пыле- и влагозащита со стороны подключен: IP 65

Характеристики кабеля: ПВХ, 2х0,35 мм, 1,5 метра.

Защитная трубка (измерительный зонд): Нержавеющая сталь (алюминиевый сплав)

Внешний диаметр и длина гильзы: 6 мм./ 30 мм., 50 мм

Защитная гильза TS-E02: нерж. сталь, d=6 мм, h=30 мм.

lwh: 94x58x35

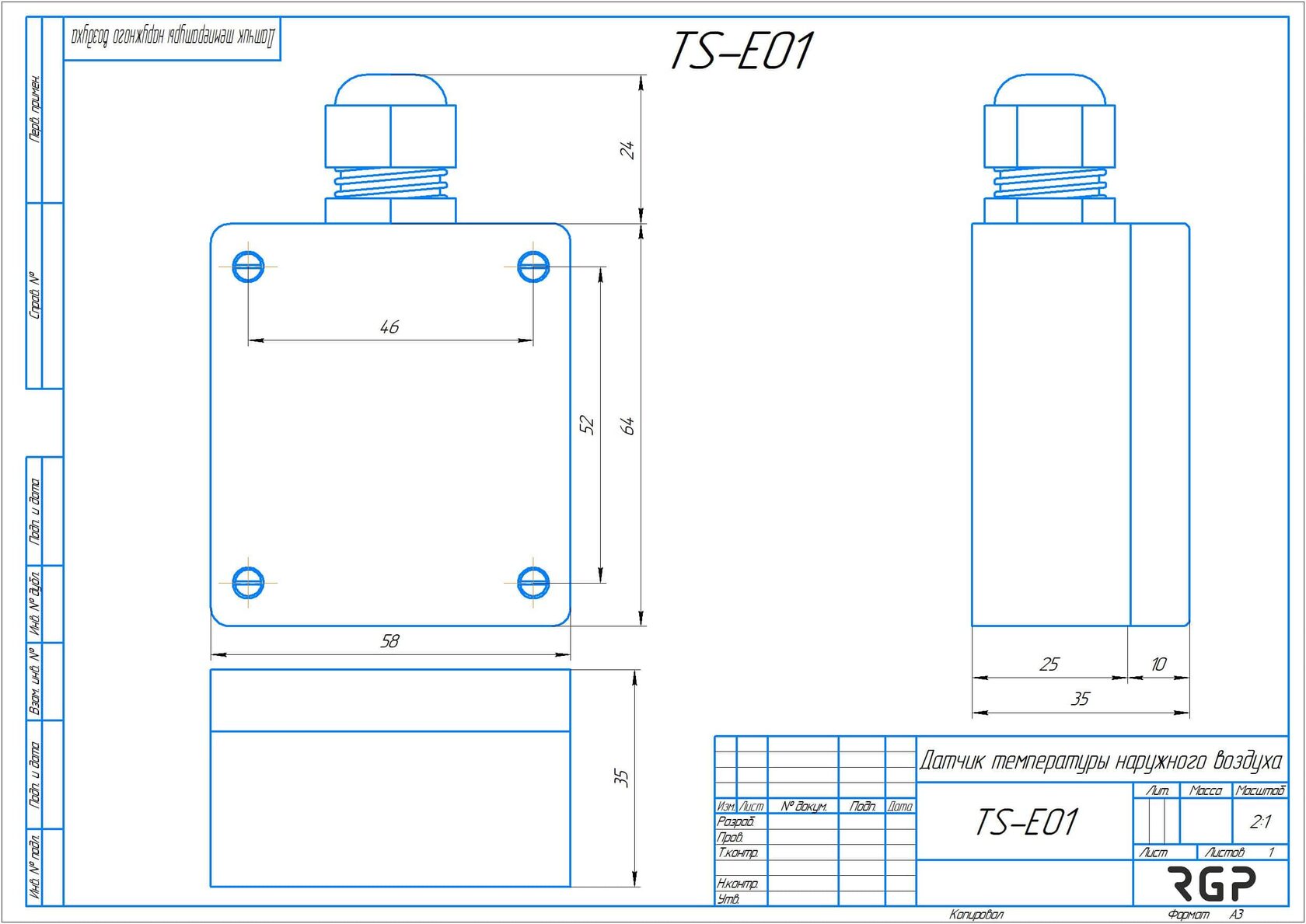

Габаритный чертеж
